在工農業生產自動化過程中， 流量檢測已成為檢測技術的重要組成部分。 隨著工業日益飛速的發展、新能源的開發以及人類環保意識的不斷增強，如今流量測量不僅需要滿足生產過程的穩定， 還得滿足高精度、低誤差、實時性強、能夠?qū)崿F(xiàn)遠距離集中控制的標準，從而使生產及測量達到最優化的要求。

為了符合實際現場需要及測量要求，人們根據不同的測量原理，發明了多種不同類型的液體流量計。 目前，由于超聲波液體流量計具有非接觸、檢測范圍廣、安裝簡單、便于維護、影響測量因素少、精度高、重復性好的特點，此類流量計在流量檢測領域正被廣泛應用。 本文以單聲道液體流量計為研究對象， 設計了一款滿足工業要求的超聲波流量計。 樣機采用復雜邏輯可編輯器（CPLD），搭建高速、精準的數字邏輯電路，完成聲波信號的發射與回波信號的接收， 不僅簡化了主板上復雜的硬件電路，而且也達到了測量精度高的要求。

1.超聲波流量計的工作原理

超聲波流量計的設計采用時差法的工作原理，通過測量聲波正逆程傳播的時間差，進一步求出流體通過管節的流量。

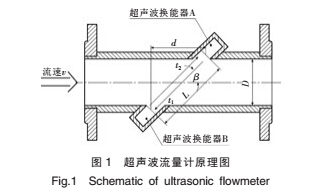

如圖 1 所示，在管段兩側分別裝有同樣的超聲波換能器 A 和 B，二者分別具有超聲波的發射與接收功能。 換能器與管壁的夾角成 β 角，管道直徑為D，換能器之間的聲波傳播路程為 L，聲波在流體速度為 0 時的傳播速度為 c，流體的流速為 v。 流體中聲波從 A 發送到 B，稱為逆程發射，傳播時間為 t1；聲波從 B 發送到 A，稱為正程發射，傳播時間為 t2。

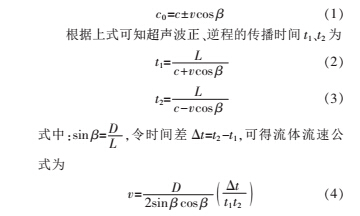

聲波在流體中的實際傳播速度 c0 等于流體流速 v 與聲速 c 的矢量和，即：

式中：v 為流體在管道內的平均流速，與超聲波聲速無關，因此不會受到媒質的種類、密度、壓力、溫度等因素的影響，從而提高了測量結果的精度。

2.超聲波流量計的設計

2.1系統整體設計結構分析

在超聲波流量計系統中，影響其測量精度及穩定性的核心因素是系統的電路設計。 經過與當前流量計的比較，和反復試驗論證，設計了如圖 2 所示的超聲波流量計的系統結構。 本系統主要由主控芯片 MCU 與邏輯控制芯片 CPLD 及外圍電路構成。單片機完成 485 通信、液晶顯示、集電極（OCT）輸出及數據的存儲和計算； 在 CPLD 芯片內部， 通過Verilog 語言程序編寫 ，集成有多個高速 、精準的數字邏輯控制電路， 包括超聲波發射的驅動脈沖電路、 順逆流切換器、 分頻器、 及一些高速計數器。

CPLD 的使用不僅省去了許多復雜的硬件電路 ，而且還配合單片機測量出較高精度的時間差。 除此之外，系統還設計了模擬電路部分，包括驅動信號的功率放大電路、發射與接收切換電路、自動增益調節（AGC）電路、濾波選頻電路、過零和過電壓比較電路。

2.2系統主要電路設計

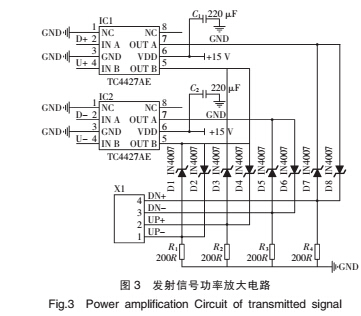

聲波流量計的設計中， 換能器的載波頻率選為 1 MHz，發射信號采用低電壓多脈沖方式，經CPLD 內的脈沖發射器 ，同時產生 2 組相位相反的方波， 每組包含 10 個 1 MHz 的連續脈沖， 幅值為 3.3 V[5]。 為了能夠驅動換能器發射連續、高質量、衰減強度小的超聲波，設計了如圖 3 所示的功率放大電路。

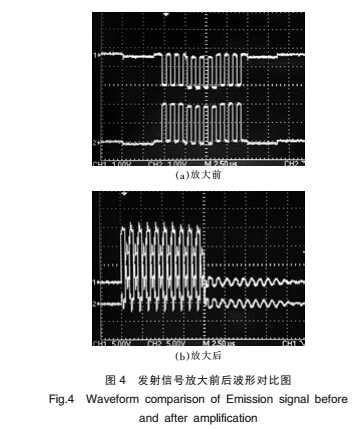

電路中采用了 2 片 TC4427AE 芯片， 此芯片為雙通道 MOSFET 驅動器，具有功率放大功能，允許最大峰值電流為 1.5 A，電源電壓 15 V，可以將 TTL電平信號轉換為電源電壓信號電平。 D+、D-和 U+、U-分別為驅動正逆程發射的 TTL 電平脈沖信號，2組信號由 CPLD 輸出。 2 片驅動器的相同輸入端的電壓極性相反，幅值大小相等，輸出端電路呈互補對稱結構，整個電路構成 1 個 BTL 放大電路。 由于換能器是容性負載，為了提高波形質量，減小上升沿與下降沿的尖峰脈沖， 輸出端負載采用 8 個 IN4007 二極管和 200 Ω 的分流電阻，放大前與放大后的脈沖信號如圖 4 所示。

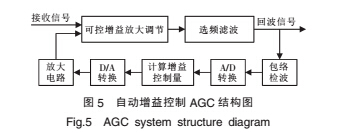

由于管道中流體的速度不是理想穩定的，當流速變化時，會造成回波信號幅度的變化，為了穩定信號幅度、降低噪聲，在接收換能器接收到回波信號后， 對其進行相應控制， 以提高回波信號的質量。 自動增益控制電路如圖 5 所示，接收信號經過初級放大后，進入自動增益調節控制（AGC）功能塊。

AGC 功能塊由可控增益放大調節、 選頻濾波、包絡檢波、A/D 轉換、 單片機內部增益運算、D/A 轉換等環節組成。 每次自動增益調節都需要將濾波后的接收信號進行包絡檢波，經 A/D 采樣后，單片機讀取回波信號的最高幅值電壓，通過與單片機內部設置的峰值電壓比較，并進行相應運算，經 D/A 轉換后得出相應的 AGC 控制電壓。因可控增益放大器的供電電壓為 +12 V，AGC 端口控制電壓范圍為 4 V～7 V，而 D/A 的參考電壓為 2.5 V，故需將控制電壓再放大，可控增益放大器才可以進行相應的增益調節。 在每次聲波發射和接收前，單片機都會根據上一次相同方向上回波信號的幅值變化，對回波信號的幅值進行增益調節控制。由于 AGC 功能塊的作用， 保證了回波信號幅值在流速發生變化時的穩定性。

2.3信號邏輯時序設計

在回波信號接收時，通常會遇到各種噪聲和干擾，如果不對其進行處理，會造成測量結果精度降低。 本超聲波流量計的精度等級要求為 1 級，由于流量計的精度與聲波傳播時間測量的精度息息相關，需要對回波信號的有效性進行檢驗，并對系統的時序邏輯進行相應設計。

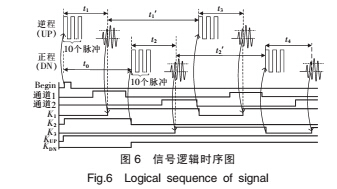

系統整體的邏輯控制時序如圖 6 所示，在聲波發射切換開關的控制下，正程與逆程的發射交替進行， 互不影響。 換能器的驅動信號為 10 個方波脈沖，在 CPLD 內設置邏輯控制器，在每次測量前邏輯控制器發射 Begin 信號，觸發逆程驅動信號的發射。為了避免回波接收完整，不疊波、錯波，需要根據聲波傳播路程和流經管道截面流量的范圍，計算聲波的傳播時間，從而預先設置各個時間參數。 每次測量，首次逆程發射時，打開計數器 KUP，進行逆程計數。 同時，打開計數器 K2，待 K2 溢出時，經歷的時間為 t0，進行正程首次發射，并打開計數器 KDN。將回波的有效時間點到下一次發射的相隔時間分別記為t2i-1′和 t2i′（i=1，2，3，…，N-1），為了提高每次測量結果的分辨率， 同時也為了避免增加不必要的功耗，經過數次實驗得出，正逆程發射次數 N 為 100 次時效果最佳。

在正逆程回波接收時，需要進行去噪、濾波，以保證回波的有效性。 采用范圍門對回波信號進行時間范圍的控制， 在回波最早到達時間的 0.6 倍處打開接收通道， 這樣可以防止發射脈沖帶來的干擾及其它干擾， 在回波最晚到達時間的 1.5 倍處關閉接收通道，通道打開的時間為回波信號接收的范圍門。另外，在過電壓比較與過零比較模塊中，設置門檻電壓為+1.2 V，當檢測到高于+1.2 V 的電平信號時，認為此信號有效，否則視為噪聲。 系統將過門檻電壓后的第一個過零時刻視為回波接收的有效點，CPLD會通過此點觸發相應的計數器 K1、K3 啟動計數，當K1、K3 溢出，累計時間經過 t2i -1′和 t2i ′（i=1，2，3，… ，N-1）時，立即觸發下一次發射。 當經過 100 次測量后，CPLD 將計數器 KUP 和 KDN 的計數值分別存入數據緩存器中，等待單片機的讀取。 所以，根據以上理論設計，令計數器 KUP 和 KDN 經過的時間為 T1 和 T2，99則時間差 t=［（T1 -T2）-Σ（t2i′-t2i-1′）］/100。

i＝1

3.實驗結果及分析

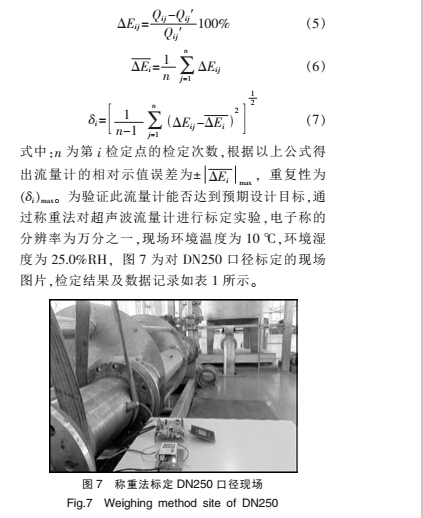

根據國家超聲波流量計檢定標準，檢測流量計的指標主要有 3 個：相對示值誤差、檢定點示值誤差及重復性。 令 Qi 為管道中流體在不同檢定點時的流量，Qij為被檢表流量，Qij′為標準表流量， Eij 為第 i 檢定點第 j 次檢定時的相對示值誤差， Ei 為檢定點示值誤差，δi 為第 i 檢定點的重復性，待測參數的計算公式為

表 1 的數據結果顯示，此超聲波流量計在 DN250口徑下的示值誤差為-0.95%，重復性為 0.13%，精度等級能夠達到 1 級標準。 另外， 還對 DN80、DN100口徑進行了標定，實驗結果均能達到 1 級標準。 說明了此流量計的測量精度較高、性能良好，完全能夠滿足工業測量的要求。

4.結語

本文介紹了基于 CPLD 技術的超聲波流量計的基本特點及應用原理，針對超聲波流量計的精度問題，進行深入研究。 通過采用自動增益調節控制（AGC）電路，對回波信號的增益進行穩定調節，避免了因流速變化或其它原因造成的回波信號幅值不穩的問題。同時，采用 CPLD 搭建的數字邏輯時序電路，具有速度快、延遲性小、精確度高的優勢。 此樣機設計經過嚴格的標定檢驗，精度等級可以達到 1 級水平，完全能夠滿足工業現場的需求，具有廣闊的市場前景。
