介紹了 Gauss-Jacobi 積分方法在超聲流量計中的應用，并針對目前多聲道超聲流量計流量數值積分方法無法滿足非理想流場下測量性能的要求，提出了基于實際管路流態分布的數值積分優化方法。通過單彎頭理論模型、實流實驗分別進行了驗證。單彎頭理論模型優化后，使超聲流量計測量誤差最大值由 0． 380% 降低到 0． 056% ; 實流實驗結果優化后，中高流速點的測量精度也提高了 3． 60% 左右。

隨著能源和水資源的全球性匱乏，一批關系國計民生的大型水利工程和引水調水工程在我國迅速發展，如三峽水利樞紐及南水北調工程等。這些工程項目中經常包含一些口徑和流量都很巨大的管道，如水電站機組進水管道等，常規流量計無法適應。近年開發的多聲道超聲流量計較好地解決了大口徑水流量測量的技術難題，流量計制造不受管道口徑的限制，多聲道配置可以適應較為復雜的流道結構和流態分布，故超聲流量計已成為大口徑水流量測量的最佳技術選擇 。

超聲流量計在計算管道流量時所采用的數學模型的準確度對整個測量精度有著非常重要的意義。目前普遍使用的平行布置多聲道超聲流量計用 Gauss-Jacobi 積分方法來計算管道體積流量，其各聲道高度和權重系數的確定都是針對理想的充分發展管道流動，而在非理想管道條件下，如果繼續采用相同的數值積分方法會造成非理想管道流動引入的附加不確定度。

針對這一問題，國內外學者也進行了深入的研究。但是前人對此課題的研究均是在理想流場中對理想流動進行積分方法的改進，筆者基于非理想管路的流態分布來對數值積分方法進行優化研究，并選取了工業現場常見的單彎頭流場作為研究對象，通過單彎頭理論模型和實流實驗分別進行驗證，從而提高了超聲流量計的測量精度。

1.數值積分方法優化

1.1 Gauss-Jacobi 積分方法

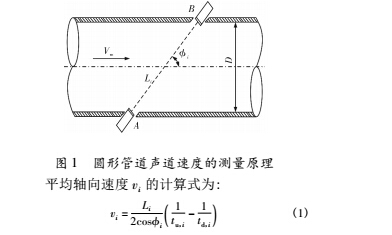

超聲流量計利用超聲波在流體中傳播的時間存在差異的特性 由置于待測截面兩側的一對換能器測量超聲波順流與逆流傳播的時間 td，i、tu，i，得到相應聲道上的平均軸向速度( 簡稱聲道速度) ，其原理如圖 1 所示。

式中 i ———聲道數號，i= 1，…，N;

Li———聲道長度;

N———聲道數，此處取 N = 4;

—i——聲道角。

為了提高流量計的測量準確度，在待測截面上平行地布置多條聲道，獲得的聲道速度可以代表待測截面上相應平行條帶內的平均速度，如圖2 所示，圖中 zi 為聲道高度，li = Li sin i 為聲道寬度，并依據各聲道所占的權重系數 ωi ，用加權求和的方法計算流量。

2.優化積分方法的驗證

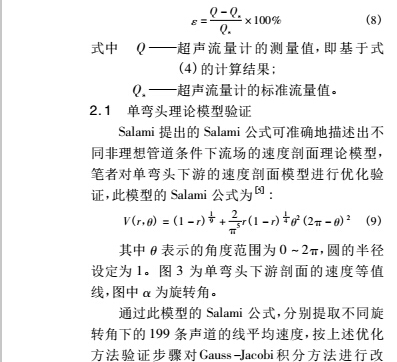

以下將從速度分布的理論模型和實流實驗兩方面分別驗證優化積分方法的有效性。筆者選取了工業現場常見的單彎頭流場作為研究對象。為便于處理數據，定義了相對誤差:

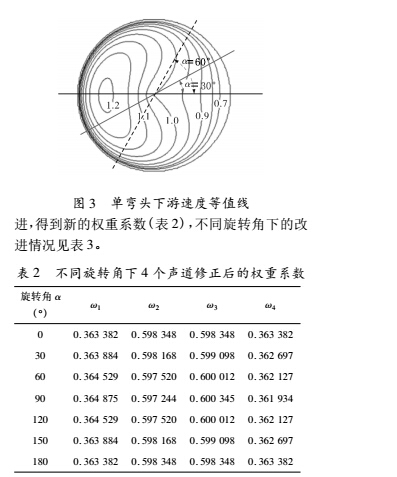

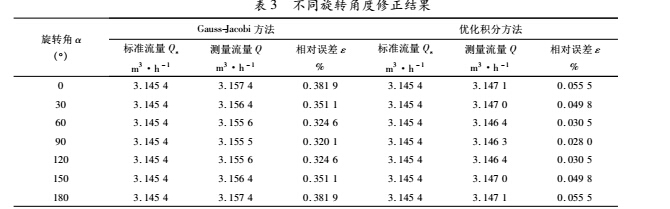

由表 3 可以清晰地看出，在不同旋轉角下，優化后，相對誤差得到明顯改善，Gauss-Jacobi 方法的相對誤差在 0． 32% ～ 0． 39% 之間; 而優化的數值積分方法的相對誤差最大為旋轉角為 0°時，誤差只有 0． 055 5% 。

2． 2 單彎頭實流實驗

鑒于理想 Salami 模型，與實際安裝管路單彎頭下游流場有差別，為驗證實際流場中優化的數值積分方法的有效性，開展了單彎頭實流實驗。

本實流實驗使用的是獨立加工設計的四聲道超聲流量計，其聲道位置按照 Gauss-Jacobi 方法中的聲道位置進行布置。實驗依托于天津市過程參數檢測與控制重點實驗室的水流量標準裝置，采用標準表法對超聲流量計進行測量，實驗管徑D 為 100mm，水流量標準裝置精度可達 0． 05% 。

超聲流量計前后直管段長度均為 10D，為了盡量消除單彎頭上游阻流件( 彎頭及蝶閥等) 對流場的影響，在單彎頭上游設置了約 30D 的直管段。

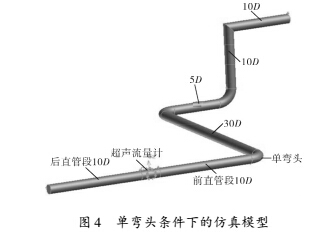

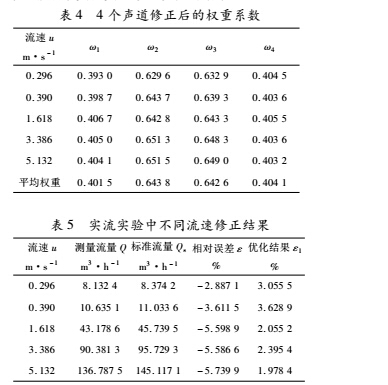

為獲得優化后的權系數，對實際管路進行仿真。為保證仿真盡可能地符合實流實驗，建立仿真模型與實流實驗管路完全一致，如圖 4 所示。按上述優化方法驗證步驟對積分方法進行改進，從而獲得入口速度為 0． 296、0． 390、1． 618、3． 386、5． 132m /s共 5 個流速點下的權重系數( 表4）。

將得到的平均權重系數代入到實流實驗數據中，驗證其對實流實驗的改進效果( 表 5) 。可以清晰地看出單彎頭條件下優化前后的對比。在實流實驗中，中高流速點處都有明顯改善，優化后誤差降低了 3． 60% 左右。分析小流量點處優化無明顯改善的原因，認為積分方法改進是基于仿真數據優化權重系數，和實流實驗之間存在一定的誤差，在小流量點處，仿真和實流實驗的誤差較大，影響了實流實驗最終優化的結果。

3.結論

3.1提出 Gauss-Jacobi 積分方案的優化方法。

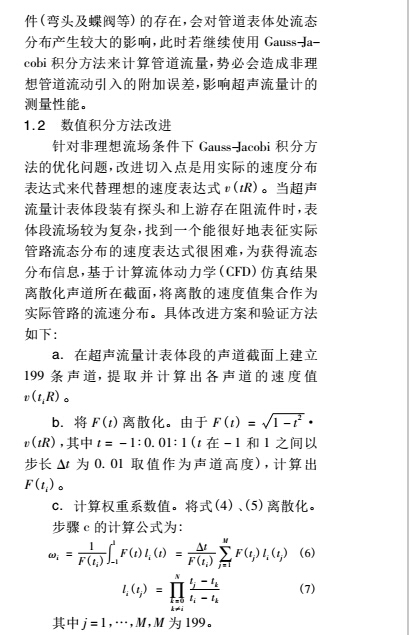

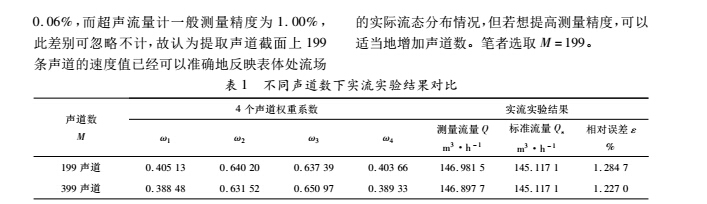

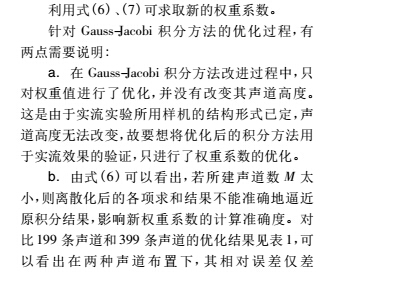

基于 CFD 仿真方法，在表體段建立平行布置的199 條聲道，提取各聲道的線平均速度，用這些離散的速度值組成的集合來代替實際管路的流態分布; 計算各流速下的截面流動方程 F( t) ，進而求取新權重系數。

3.2單彎頭理論模型的改進效果要明顯優于實流實驗改進的效果，對單彎頭理論模型而言，優化后超聲流量計測量誤差絕對值均在 0． 06% 以?xún)?nèi)，精度提高了 0． 30% 。對實流實驗來說，小流速點處修正前、后誤差相近，中高流速點的誤差降低了3． 60% 左右。
