針對復雜工礦環境和高度自動化生產環境對無線流量計的需求，對超聲波測流量的原理及實現方法和藍牙低功耗技術進行了研究，設計了一種高精度的無線超聲流量計。系統以 TI 的 DSP 芯片 TSM320F28027 為核心，采用高精度時間數字轉換芯片 TDC － GP22 測量超聲波傳播的時差，采用 TI 的 CC2540 作為藍牙通信芯片。針對流量測量過程會出現錯誤的時差數據，提出了一種基于拉依達準則的數據處理算法。實驗結果表明該流量計具有高精度流量計量，遠距離、低功耗無線傳輸及無線組網等功能。

0.引言

流量計量在工業生產、石油輸送、城市供水等領域有著重要作用，流量計量的精度對生產效率的提高以及節能起著至關重要的作用。超聲波流量計憑借非接觸、無腐蝕、精度高等特點得到廣泛的應用。隨著工業4． 0 及智慧城市的提出，智慧節點也成為儀器儀表發展的趨勢。傳統的流量計一般配備 ＲS － 232、ＲS － 485接口，無法融入智能控制網絡，具有無線傳輸能力的流量計已經成為一種迫切的需求。本文設計了一種基于時間精確測量技術和低功耗藍牙技術的無線超聲波流量計。該流量計在應用高精度時間數字轉換芯片的基礎上增加了數據處理算法，可以有效地提高流量計量精度。流量計增加藍牙通信模塊可以減少數據統計工作量，避免危險環境造成的人身傷害; 還可以作為無線網絡的節點，方便流量監控和管理。

1.超聲波流量計測量原理

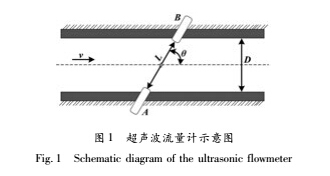

超聲波流量計原理有時差法、多普勒法、波束偏移法等，其中時差法在超聲波流量計中的應用最為廣泛。時差法超聲波流量計是利用液體流動對超聲波傳輸?shù)挠绊憗碛嬎懔髁康?/span>  。超聲波流量計測量原理如圖 1 所示。

在 A、B 之間順流和逆流的飛行時間不同，隨著流速 v 變化，設順流飛行時間為 t1 ，逆流飛行時間為 t2 ，電路傳輸延遲為 t0 ，則由如下關系式可以換算出流體的流速 v。超聲波順流飛行時間 t1  為:

2.系統設計

2． 1  藍牙網絡結構

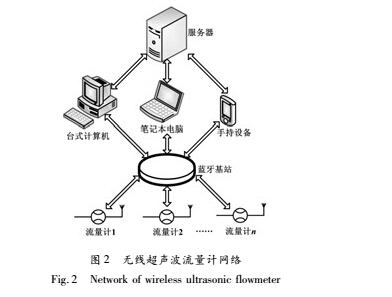

無線超聲流量計系統采用最新的藍牙 4 ． 0 技術，每個藍牙設備可同時連接多個設備，網絡結構如圖 2 所示。網絡分為流量計、藍牙基站、數據中轉、服務器四層。臺式計算機、筆記本電腦和支持低功耗藍牙的手持設備是數據中轉層，可以直接讀取超聲流量計數據并上傳至服務器，也可對流量計進行遠程操控。

2． 2 系統總體設計

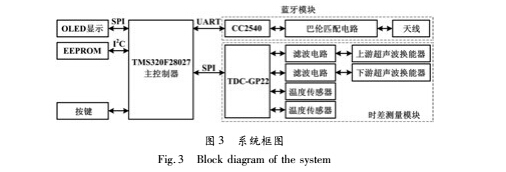

無線超聲波流量計整體系統框圖如圖 3 所示，整個系統由主控制器、顯示模塊、存儲模塊、輸入模塊、藍牙模塊、時差測量模塊六部分組成。

2． 2． 1 主控制器

主控制器采用 TI 的 TMS320F28027，它具有 32 位 DSP 內核，時鐘頻率高達 60 MHz。TMS320F28027 具有豐富的外設和豐富的外部總線接口，如 UAＲT、SPI、I2 C外部通信接口。顯示模塊和時差測量模塊采用 SPI 通信方式，藍牙模塊采用 UAＲT 通信方式，存儲模塊采用I2 C 通信方式。TMS320F28027 具有 IDLE、STANDBY、 HALT 等多種低功耗模式，適合流量計開發。

2． 2． 2 時差測量模塊

時差測量模塊的核心是德國 ACAM 公司的高精度時間數字轉換芯片 TDC － GP22。GP22 是以信號通過內部門電路的時間延遲來進行高精度時間間隔測量 。GP22 測量時間間隔精度高達 22 ps。GP22 具有窗口延遲功能，可以設置從超聲波發射到接收超聲波回波之間的延遲時間，在這段時間內 STOP 引腳不接收外部信號。利用窗口延遲可以消除超聲波發射電路對接收電路的干擾及外部信號的干擾 。在 GP22 初始化過程中，要啟用窗口延遲功能，在時差測量過程中，應根據管徑的變化自適應地調整窗口延遲時間。

2． 2． 3 藍牙模塊

藍牙模塊采用最新的藍牙低功耗技術 ( bluetooth low energy，BLE) 。藍牙低功耗技術是藍牙 4． 0 標準的一部分，與傳統的藍牙 2． 0、3． 0 以及藍牙 4． 0 中的傳統藍牙部分相比，BLE 技術具有傳輸距離遠、功耗低等特點。CC2540 是 TI 公司 BLE 芯片，它集成了工業級的 8051 內核和 ＲF 收發電路，發射功耗為 24 mA，接收功耗為 19． 6 mA，最大傳輸距離可達 100 m。

2． 2． 4 顯示模塊

顯示模塊使用的是無背光 OLED 顯示屏，并采用了 SSD1306 控制器。和 LCD、TFT 顯示屏相比，OLED功耗更低、顯示效果更好，且無需考慮對比度問題。

3.硬件設計

硬件電路主要包括時差測量模塊和藍牙通信模塊。

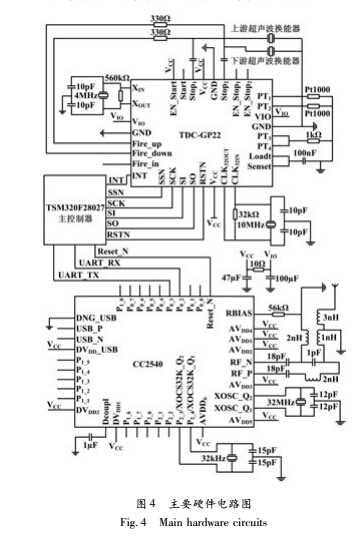

時差模塊和藍牙模塊與主控制器連接如圖 4 所示。

時差測量模塊包括 TDC － GP22 最小系統、溫度傳感器、濾波電路和超聲波換能器四部分。GP22 內部集成了超聲波驅動單元，可以直接將超聲波換能器接在脈沖輸出端和 STOP 信號接收端。為了抑制外部干擾，在電路中加入了高通濾波電路。當觸發上游換能器時，STOP1 接地，STOP2 接收回波; 同理，當觸發下游超聲波換能器時，STOP2 接地，STOP1 接收回波。系統需要兩個時鐘，一個是 4 MHz 的時鐘，另一個是32 kHz 的時鐘，32 kHz 的時鐘用來校準高速時鐘，4 MHz的時鐘用來提供時間測量時基。時差測量模塊和主控制器之間通過四線制 SPI 方式連接，主控制器通過該接口可以完成對 GP22 的初始化以及測量結果讀取。

藍牙模塊主要包括 CC2540 最小系統、巴倫匹配電路和天線三部分。藍牙模塊有兩個時鐘，一個是32 kHz的低速時鐘，一個是 32 MHz 的高速時鐘。當系統工作在低功耗模式時，使用 32 kHz 時鐘; 當系統工作在正常收發模式時，使用 32 MHz 時鐘。

4.軟件設計

軟件設計包括主控制器程序設計和藍牙模塊程序設計兩部分。主控制器程序主要完成流量的測量，藍牙模塊程序主要完成流量的傳輸。

4． 1 主控制器軟件設計

主控制器的軟件設計主要包括主程序、定時器中斷程序、UAＲT 中斷程序、數據處理子程序。

4． 1． 1 主程序設計

主程序完成外設參數的配置以及 OLED、GP22 的初始化，并設定時間和日期。完成初始化后主控制器進入低功耗模式 。GP22 初始化主要包括打開模擬測量、自動校準、選擇時鐘工作方式、啟動窗口延遲等。

4． 1． 2 定時器中斷程序設計

兩次時差測量的時間間隔由定時器設定，設置為20 ms。每次獲取時差后更新當前時間，每完成 15 次時差測量，調用數據處理子程序。

4． 1． 3 UAＲT 中斷程序設計

主控制器通過 UAＲT 和 CC2540 進行通信，當有藍牙設備連接時，CC2540 充當數據中繼器的角色，將數據在流量計和外部藍牙設備之間傳遞。UAＲT 中斷程序的工作是判斷 CC2540 發送的數據類型 。接收到的數據分為三類，第一類是請求主控制器發送當前流量數據，第二類是請求修改當前流量參數，第三類是誤操作。如果接收到發送流量數據請求，則主控制器通過 UAＲT 將瞬時流量和累計流量數據發送給外部藍牙設備; 如果發送的是修正流量參數的請求，則主控制器修改接收到的值; 如果是誤操作，則立即退出。

4.1.4數據處理子程序設計

最終流量數據在時差測量的基礎上計算得到。時差測量過程中不可避免地會出現錯誤數據，因此要采用軟件算法剔除錯誤的數據。流量變化是連續的，短時間內時差數據不會產生大的變化，因此，在時差數據處理過程中可采用拉依達準則將錯誤數據剔除。

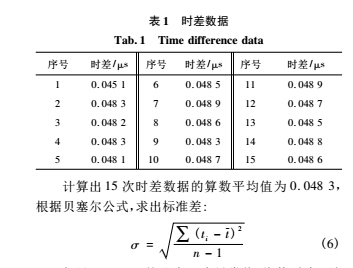

算法實現是將每 15 次的測量數據分為一組，如果存在粗大誤差，則將其濾出。隨機取出連續測得的 15 次時差數據 t1 ～ t15 ，如表 1 所示。

如果 | ti | ＞ 3，就認為 ti  為異常值，將其剔除。該組數據的標準差為 0． 000 92，則根據準則判斷數據中是否存在異常值。如 0． 045 1 對應的偏差 0． 003 2 ＞ 3σ，故將其剔除。剔除異常值后，計算時差的平均值，作為該段時間內的時差。

4． 2 藍牙模塊軟件設計

在流量計中，藍牙模塊工作在從模式下，不能主動和主設備進行連接，只能間歇性地廣播并等待主設備發出連接請求。與傳統的藍牙相比，CC2540 廣播只使用了三個通道，通道號是 37、38、39，比傳統的全通道廣播功耗更低 。按照藍牙的工作原理，將 CC2540

的程序分為兩個狀態，第一個狀態是待連接狀態，第二個狀態是連接狀態。待連接狀態主要工作包括廣播以及連接請求的確認。當收到主設備發出的連接請求時，從設備要進行身份驗證，主設備要輸入驗證密碼;如果驗證密碼正確，則兩個設備進行連接。連接狀態下，藍牙設備作為流量計與外部設備通信的接口，完成數據轉發。沒有數據收發時，CC2540 處于睡眠模式，當收到主設備通過藍牙發送的數據或主控制器通過UAＲT 發送的數據時被喚醒，并對收到的數據進行處理。如果收到主控制器發來的數據，藍牙模塊會將數據通過藍牙發送給藍牙主設備; 如果收到來自藍牙主設備的數據，藍牙模塊會將接收到的數據通過 UAＲT總線發送給主控制器。

5.試驗結果

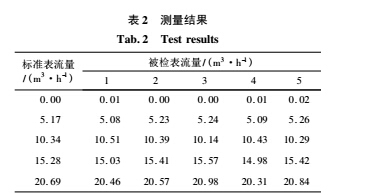

試驗中超聲波頻率為 1 MHz，安裝傾角為 45°，管道直徑為 80 mm，當流量在 0 ～ 20 m3 / s 時，流量測量值與標準表對比結果如表 2 所示。經計算其精度在± 2% 之內，可以滿足大部分應用場合的需求。通過手機客戶端可以修改流量計算公式中的修正因子。通過藍牙將修正因子發送給流量計，主控制器將對流量計算公式進行修正。

6.結束語

本文設計了一種基于高精度時間數字轉換芯片GP22 和超低功耗的藍牙 4． 0 芯片 CC2540 的無線超聲波流量計。無線超聲流量計采用硬件濾波和軟件數據處理算法提高計量精度，采用藍牙低功耗技術實現無線傳輸。該流量計不僅可以實現本地高精度流量計量，還可以實現流量網絡監控，適用于多種流體介質及條件惡劣的工礦環境。
