在氣體分析儀器中,氣體小流量的準確測量是一個比較困難的問題。由于流量小,即使是微小的變化,也會引起相當大的流量誤差,大大影響儀器的測量精度。但是,采用皂膜流量計測量氣體小流量(每分鐘幾毫升到幾百毫升),就能得到滿意的結果。

1.引言

（1）測量標準器：鐘罩式氣體流量標準裝置，準確度等級0.2 級；

（2）被測對象：電子皂膜流量計，準確度等級 1.5 級；（3）測量過程：電子皂膜流量計是一種測量流體瞬時流量的流量計，按照 JJG586—2006《皂膜流量計》進行檢定，將被檢流量計串聯安裝在鐘罩式氣體流量標準裝置的下游，當被檢電子皂膜流量計的流量達到穩定時，擠壓皂膜，讀取皂膜流量計的顯示流量，記錄皂膜流量計和鐘罩式氣體流量標準裝置進口處的壓力和溫度，計算出被檢電子皂膜流量計在刻度狀態下的示值誤差 EL。

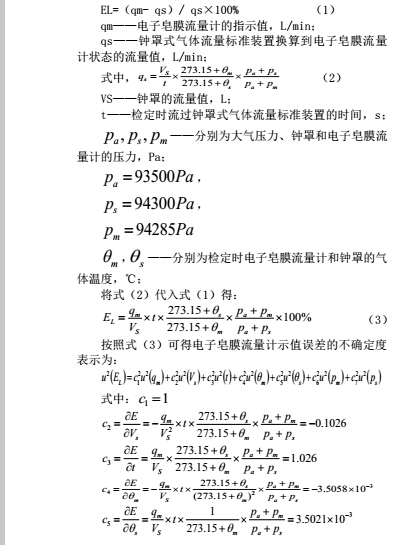

2 .數學模型

電子皂膜流量計單次測量的示值誤差

5.結論

綜 上 所 述 ， 浮 子 流 量 計 擴 展 不 確 定 度 Urel=k ′u(EL )=1.48%, k = 2
