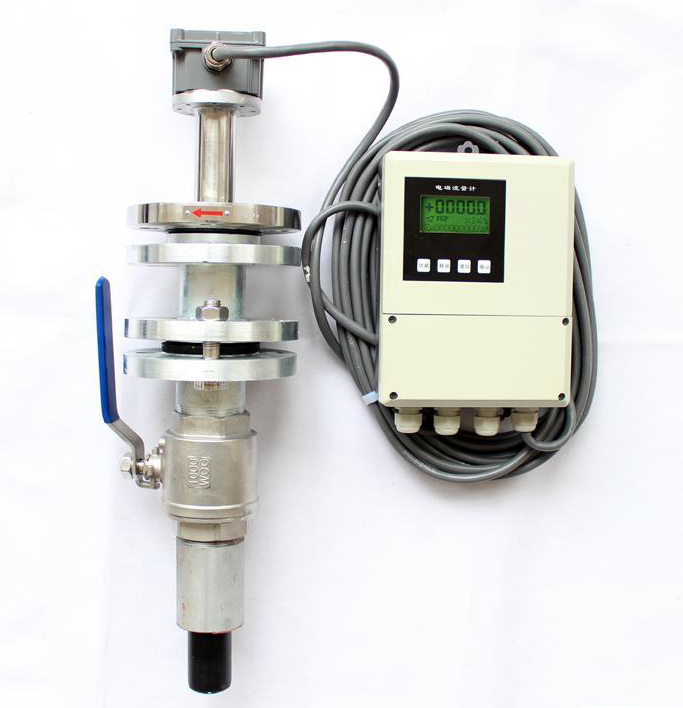

SLF插入式電磁流量計產品主要特點：結構非常簡單、牢固、無活動的部件而且使用壽命長；
測量性能可靠，抗干擾能力較強；
體積小、重量輕、安裝方便、維護量??；
測量范圍大，測量不受溫度、密度、壓力、粘度、導電率等變化的影響；
壓力損失為零；
能夠在不斷流的情況下進行安裝、拆卸工作，為用戶的檢修帶來方便；
較一般電磁流量計的制造成本和安裝費用較低，特別適合大口徑管道流量測量工作。
SLF插入式電磁流量計主要技術指標：流速測量范圍：（0.55-10）m/s；
測量管道直徑：DN（300-3000）mm；
測量精度：1.49999級；
工作壓力：＜1.6MPa；
介質溫度：0-80℃；
耗電功率：＜20VA。 SLF插入式電磁流量計安裝注意事項：傳感器在安裝時，需要注意上游直管段不低于5D（D表示管徑），下游直管段不低于2D。垂直安裝方法介紹：傳感器插入管道時應與管道斷面的垂直直徑夾角小于5°，適用于測量管道振動小的清潔介質；傾斜安裝方法介紹：其傳感器的軸線與被測管道的軸線夾角為45°，適用于大管徑且測量介質中含有其它雜質的液體流量的測量工作，此種方法安裝水阻小，不宜產生纏掛現象。插入式電磁流量計傳感器插入點有兩種方法：第一種是插入到被測管道的中心軸線上；第二種是插入到管道內壁為管道的0.25D處。傳感器的安裝介紹：一是清理被測管安裝底座的焊渣和毛刺；二是關掉上游流量控制閥門或采用低壓供水的方式；三是將球閥安裝到底座上，注意球閥的長空腔向上，同時需要注意檢查球閥是否能全開全關，將壓緊螺紋座、壓緊螺母和橡膠密封圈安裝到球閥上，松開定位螺母，將傳感器插入桿通過球閥插入被測管道中，同時應注意傳感器方向標志桿指向應和流體流向相一致，方能提供準確測量。
產品型號: | SLF系列 |
產品口徑: | DN350 - DN2000 |
產品精度: | ± 1.5%測量值標準 ±1.0%測量值特殊 ± 0.5%測量值高精度 |
最低導電率 : | 5μs/cm |
產品測量范圍: | 推薦使用范圍： 0.55m/s～10m/s連續可調 |
產品介質溫度: | -20- +150℃ |
環境溫度 : | -20- +60℃ |
流體壓力 : | ≤ 1.6MPa |
防護等級 : | 傳感器 轉換器 |
材 質: | 探頭材質為 304不銹鋼 電極材質為316不銹鋼絕緣層為PTFE. |
電氣接口 : | M20×1.51/2〞NPT |
顯示方式 : | 標準雙線液晶顯示 可同時顯示瞬時和累積流量。 |
電 源: | 220VAC 50HZ 24VDC |
防爆等級： | Exd[ia]iam ll CT5 |
產品信號輸出： | 1、開關量可設為： 脈沖輸出（最高1000HZ）； |
產品組態方式： | 1、通過三個手動鍵現場組態。 |
電磁流量計口徑及流量的選擇
公稱通徑 | 可測量流量范圍（m3/h） | 有效測量流量范圍（m3/h） | 公稱通徑 | 可測量流量范圍（m3/h） | 有效測量流量范圍（m3/h） |
10 | 0.0142～3.3912 | 0.0848～2.826 | 300 | 12.717～3052 | 76.302～2543 |
15 | 0.0318～7.6302 | 0.1908～6.3585 | 350 | 17.31～4154 | 103.86～3461 |
20 | 0.0566～13.5648 | 0.3392～11.304 | 400 | 22.61～5425 | 135.65～4521 |
25 | 0.0883～21.195 | 0.5298～17.6625 | 450 | 28.62～6867 | 171.68～5722 |
32 | 0.1447～34.7258 | 0.8682～29.9382 | 500 | 35.33～8478 | 211.95～7065 |
40 | 0.2261～54.2592 | 1.3565～45.216 | 600 | 50.87～12208 | 305.2～10173 |
50 | 0.3533～84.78 | 2.1195～70.65 | 700 | 69.24～16616 | 415.4～13847 |
65 | 0.5970～143.28 | 3.5819～119.39 | 800 | 90.44～21703 | 542.6～18086 |
80 | 0.9044～217.03 | 5.4259～180.86 | 900 | 114.46～27468 | 686.7～22890 |
100 | 1.413 ～339.12 | 8.478～282.6 | 1000 | 141.3～33912 | 847.8～28260 |
125 | 2.2079～529.87 | 13.2468～441.56 | 1200 | 203.5～48833 | 1221～40694 |
150 | 3.1793～763 | 19.0755～635.85 | 1400 | 277～66467 | 1662～55389 |
200 | 5.652～1356 | 33.912～1130.4 | 1600 | 361.8～86814 | 2171～72345 |
250 | 8.8313～2119 | 52.9875～1766 | 1800 | 457.9～109874 | 2747～91562 |
型號 | 口徑 | ||||||||
SLF | 350～2000 | ||||||||
代號 | 安裝形式 | ||||||||
Y | 一體式 | ||||||||
F | 分體式 | ||||||||
C | 插入式 | ||||||||
代號 | 轉換器型號 | ||||||||
ZA | 圓形 | ||||||||
ZB | 方形 | ||||||||
代號 | 輸出信號 | ||||||||
I.4 | 4～20mA | ||||||||
f | 頻率 1KHz | ||||||||
Rs | 串行通訊（485） | ||||||||
C | 控制輸出 | ||||||||
代號 | 防爆要求 | ||||||||
N | 無防爆 | ||||||||
EX | 防爆（僅適用于分體式） | ||||||||
代號 | 介質溫度 | ||||||||
T1 | ≤65℃ | ||||||||
T2 | ≤120℃ | ||||||||
T3 | ≤180℃(僅適用于分體式） | ||||||||
代號 | 內襯材質 | ||||||||
NE | 氯丁橡膠（≤65℃） | ||||||||
PTFE | 聚四氟乙烯（≤189℃） | ||||||||
PVC | 聚氯乙烯（≤70℃） | ||||||||
代號 | 電極材質 | ||||||||
316L | 不銹鋼 | ||||||||
HC | 哈氏合金C | ||||||||
HB | 哈氏合金B | ||||||||
Ti | 鈦 | ||||||||
Ta | 鉭 | ||||||||
