基于流動控制原理，將文丘里效應應用到均速管流量計中，建立了幾種雙體均速管模型。

通過數值分析不同模型的流量系數及其引起的永久壓損隨速度的變化規律，并與威力巴原型進行比較，從中選取最優模型。

0.引言

均速管流量計屬于差壓式流量計，是基于早期皮托管測速原理發展起來的一種新型流量測量元件。以威力巴流量計為典型代表的均速管流量計，以其結構簡單、測量精度高、壓力損失小、節能效果顯著等優點，已被廣泛應用于工業現場進行流量測量。但傳統的均速管流量計輸出壓差小、其測量結果易受被測流體擾動的影響。同時，傳統均

速管流量計在被測流體流速較低時其流量系數不穩定，因而在測量低流速工況時其應用受到制約。

為了在保持永久壓損低的前提下，提高均速管流量計的有效輸出壓差，從流動控制的角度出發，將均速管流量計與文丘里管的特點相結合，創新設計了幾種雙體均速管流量計。通過 CFD 數值模擬，對不同雙體模型的流量系數及永久壓力損失進行研究分析，從而確定出一種新型的、高精度、寬量程比的雙體均速管流量計。

1.均速管流量計的測量原理

均速管流量計的基本結構如圖 1 所示，它主要由 5 個部分組成: 檢測桿、總壓孔、靜壓孔、總壓管、靜壓管。將均速管流量計檢測桿插入管道中，當流體流過檢測桿時，在其前部產生一個高壓分布區即總壓，在其兩側后部產生一個低壓分布區，高、低壓區的流體通過總壓孔和靜壓孔進入到總壓腔和靜壓腔，壓力在腔體內平均之后，分別由總壓管及靜壓管引出，總壓與靜壓之差反映了流體平均速度，以此可以推算出流體的流量。

由均速管流量計工作原理可知，均速管是通過平均總壓與平均靜壓之差來求得流量的，可用伯努利方程計算。設均速管檢測桿迎流速度為 V1 ( m / s) ，壓力P1 ( Pa) ，檢測桿背部的流速為 V2 ( m / s) ，背部壓力P2 ( Pa) ，若忽略摩阻、流體高度差等因素，則根據

:伯努利方程可得

其中: ρ 為流體密度( kg / m3 ) 。

顯然，檢測桿迎流速度 V1 = 0，而且實際計算值與理論值之間存在一定的差異，可用流量系數 K 來表示，則管道中流體的實際體積流量為:

其中: A 為管道橫截面積( m2 ) ， P 為總壓與靜壓之差( Pa) 。

流量系數是均速管流量計的關鍵系數，應通過實際校驗來確定其大小。由于流量系數 K 為常數，所以只要測出 P，就能通過計算得到實際的流量值。由式( 2) 可知，在相同外部條件下，檢測桿的流量系數與其輸出壓差的平方根是成反比的，即流量系數的減小意味著流量計的輸出壓差增加。因此測量特性良好的均速管流量計，在相應的測量范圍內，應具有取值較小且穩定的流量系數。

2.雙體均速管流量計的優化設計

2． 1  雙體均速管流量計模型

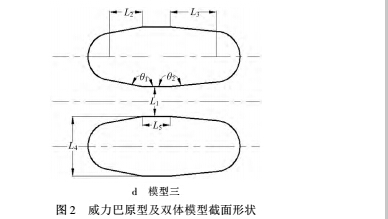

該文設計了 3 種雙體均速管流量計，如圖 2 所示。模型一的檢測桿單體形狀類似于橢圓，兩檢測桿單體之間的區域與文丘里管相近，流體流過雙體檢測桿之間時，依次通過上游收縮段，平直喉道，擴張段。模型二的檢測桿單體形狀與威力巴流量計的檢測桿相似，兩檢測桿之間的間隙構成文丘里管，收縮段及擴張段的角度、平直喉部的長度、檢測桿之間的距離均是按標準文丘里管設計的。模型三是在模型二的基礎上加以改進得到的，檢測桿單體之間的間隙按標準文丘里管設計。

兩檢測桿之間形成的空間與文丘里管具有相同的特點，流體流過兩檢測桿中間時速度加快，動壓增加而靜壓下降，從而通過兩檢測桿之間的相互作用可以產生更大的輸出壓差。其測量原理與普通均速管流量計相同，測量多點平均總壓和平均靜壓，通過總、靜壓差進行流量的計算。

2． 2 雙體均速管流量計的數值模擬

該文采用大渦模擬方法，計算域如圖 3 所示，為保證管道內流動能充分發展，檢測桿上游計算域長L1 = 35D，管道直徑 D = 300 mm。

計算采用的網格如圖 4 所示，該網格為分塊非結構化網格，對測量桿周圍的網格進行加密如圖 5所示。測量桿下游的流動比上游復雜，所以其下游的網格比上游的網格要密。計算采用的湍流模型為 k － ωSST，入口條件為 velocity － inlet，出口條件為 pressure － outlet，利用 SIMPLE 算法進行計算。模型二、三采用的網格類型、網格密度、湍流模型及計算方法均與模型一相同。

2． 3 數值計算結果的分析

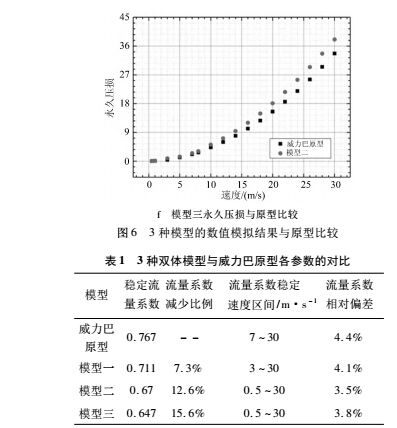

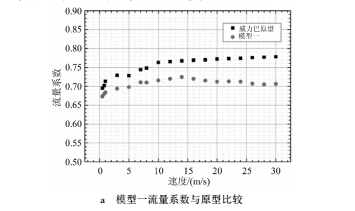

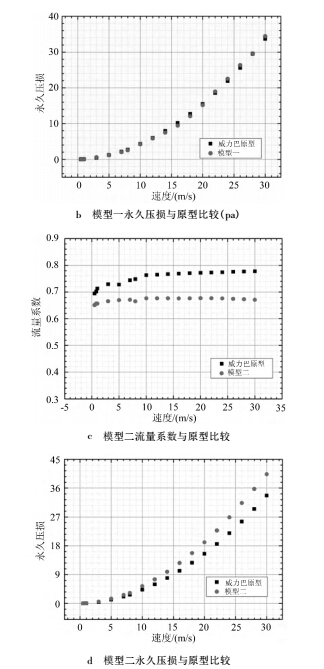

與威力巴原型相比，新型雙體均速管流量計的流量系數以及永久壓損隨速度的變化如圖 6 所示。

由圖 6 可以看出，3 種新型的雙體模型與威力巴原型相比較，穩定流量系數均有較大降低。雖然由雙體模型引起的永久壓損有所增加，但增幅不大，從測量可靠性的角度來分析，所付出的壓力損失在實際工程應用中是完全可以接受的。

表 1 列出了 3 種雙體模型與威力巴原型的各參數對比，顯然，模型三引起的流量系數變化最大，其流量系數相較于威力巴原型減小的幅度可達 15． 6% ，即模型三引起的輸出壓差相較于威力巴原型增加 25． 9% ，其可測的流速范圍 v = 0． 5 ～ 30 m / s，也比威力巴原型有了較大的提高。另外，流量系數的相對偏差并沒有過多增加，所以選取模型三為最優模型，其穩定流量系數為 K = 0． 647，測量精度在 ± 2． 32% 以內。

3.結論

該文將均速管流量計與文丘里管特性相結合，創新設計了雙體均速管流量計模型。通過數值模擬對不同模型的流量系數及永久壓損進行研究，從中選取最優模型。由計算結果可以看出，該雙體均速管流量計是能夠增加輸出壓差及流量測量范圍的，而且由其所引起的永久壓損相較于威力巴原型也沒有過多增加。該研究為以后雙體均速管流量計的優化設計提供了可靠的幾何依據。
