以多普勒效應為基礎，進行超聲波換能器設計方法和參數選擇研究，設計出適用于多普勒流量計的超聲波換能器。結合多普勒效應，介紹了超聲波多普勒流量計的原理和超聲波換能器結構，分析了超聲波在管道中的傳播過程、換能器等效電路及其材料選擇，進而通過計算得到換能器尺寸以及發射角度等參數，根據這些技術參數，進行換能器設計。對超聲波換能器進行測試，配以適當?shù)氖瞻l(fā)電路，得到諧振頻率、等效電路的基本參數，收發信號的幅度有所提高，達到流量測量要求。

1.引言

超聲波流量計是隨著集成電路技術迅速發展開始應用的一種非接觸式實時在線測量儀表，其安裝于被測管道的外側，因此測量結果不會受到流體的化學性質和物理性質的影響。此外，在石油化工生產過程、自動檢測和控制中，需要檢測各種流體的流量。因此，流量計的性能對工業的發展有著極為關鍵的作用，而換能器又是整個流量測量系統的基石。

超聲波流量計所用到的換能器，是將一種形式的能量轉換為另外一種形式能量的裝置，即實現電能和聲能之間的相互轉換。按照實現換能器機電轉換的物理效應的不同，可以將換能器分為電動式、電磁式、磁致伸縮式、壓電式等，在眾多的換能器類型中，壓電換能器以其機電轉換效率高（通常可達到８０％左右）；容易成型，可以加工成各種形狀；造價低廉；性能較穩定等優點，成為研究與應用最為廣泛的超聲換能器之一。

基于超聲波的多普勒頻移測量原理，對單向流體流量測量中使用的壓電式換能器參數的選取進行研究，實現對管道流體的可靠超聲波定量檢測，為后續電路提供可靠的數據。

2.超聲波多普勒流量計測量原理

物理學中的多普勒效應可以簡單表述為，當觀察者和聲源間有相對運動時，觀察者收到的頻率與聲源所發出的頻率將會有個頻率差異，而這個頻率差異與兩物體的相對速度是成正比的。超聲波多普勒流量計，就是通過測定流體中運動粒子產生的散射聲波頻移，完成對流體流速、流量檢測。

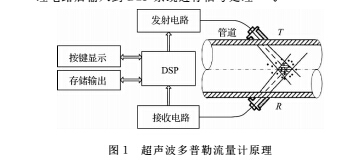

超聲波多普勒流量計的原理如圖１所示，Ｔ 和Ｒ 分別代表發射和接收換能器。由Ｔ 發出頻率為ｆ 的超聲波信號，透射進管道，入射到不均勻的流體中，如果流體中帶著以速度ｖ運動的散射體（如氣泡、懸浮粒子等），部分聲能將會被散射，而形成ｆ′信號，該散射信號被Ｒ 接收，經調理電路后輸入到DSP系統進行信號處理.

在給定管道條件和介質的情況下，只要測量出多普勒頻移 ｆ，依據式（１）就可以計算出流速ｖ，式（１）中，聲波從聲楔進入管壁的入射角為α，ｃ１ 為聲楔中的縱波聲速：

３.超聲波多普勒流量計探頭結構

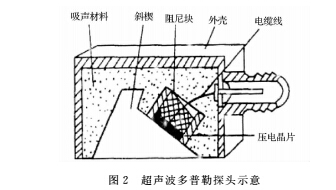

超聲波探頭通常分為直探頭、斜探頭、帶曲率探頭、聚焦探頭、表面波探頭等幾種，為了使聲波入射到管道時成一定的角度，所以需要采用透聲楔塊，將聲楔和壓電陶瓷片等部件組合起來，封裝在一起，構成一個完整的超聲波斜探頭，其結構如圖２所示。

４.壓電晶片的參數選擇

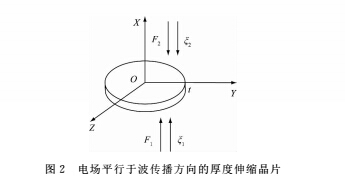

超聲波換能器使用的是薄圓片振子，它工作在厚度振動方式，根據壓電陶瓷理論，將振子簡化成一個半徑為ａ，厚度為ｔ的圓形晶片，極化方向沿厚度方向，壓電振子的電極面積為Ｓ，如圖２所示。

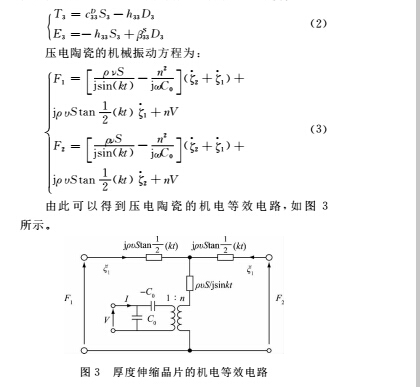

圓薄片振子工作在厚度方向振動模式時，應變Ｓ和電位移Ｄ 為自變量，應力Ｔ 和電場強度Ｅ 為因變量，這種情況下，選擇用ｈ型壓電方程，有利于分析問題方便：

４．１壓電陶瓷材料選擇

換能器材料種類繁多、各具特點，要根據實際需要來選擇換能器的材料。ＰＺＴ－４具有高機電耦合系數、高壓電常數和低介電損耗、低機械損耗等特性，適合用作中功率發射型壓電換能器；ＰＺＴ－８的機電耦合系數、電容率和壓電常數比ＰＺＴ－４稍低，但其抗張強度、穩定性及介電損耗等性能優于ＰＺＴ－４，常用來制作高機械振幅的發射型換能器；ＰＺＴ－５具有靈敏度高、機電耦合系數大、機械品質因素低、介電常數適中、老化性能好、穩定性好等特點，主要用于高靈敏度換能器、流量計換能器等，適用于制做發射和接收兩用型壓電換能器。

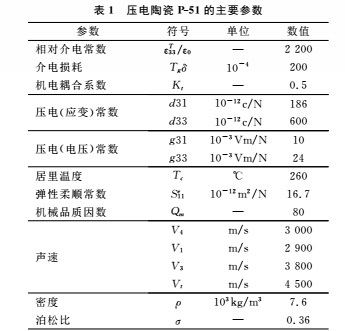

選擇的壓電陶瓷材料是 Ｐ－５１，該壓電陶瓷具有較高的靈敏度和居里溫度，各種參數穩定性好，具有較高的介電常數和機電耦合系數，適合用于超聲多普勒流量測量。具體參數如表１所示。

４．２ 壓電陶瓷頻率選擇

超聲波多普勒流量計的斜探頭采用連續波方式激勵，當換能器受到激勵后，壓電陶瓷按照固有頻率振動，并向外輻射超聲波，因此，壓電陶瓷固有頻率對于流量測量起著決定性的作用，一般為了提高精度，選擇高頻率的探頭，但頻率太高，不僅會增大超聲波在介質中的衰減，而且還會加大電路設計的難度，通常，工業測量中用的頻率范圍為０．５ＭＨｚ到２ＭＨｚ，選擇的頻率為６４０ｋＨｚ。

４．３ 晶片尺寸

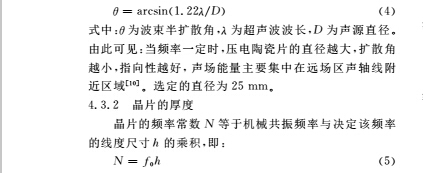

４．３．１ 晶片面積為了提高測量的準確性以及保證精度，應盡量減少聲場的指向角，壓電陶瓷片的指向性為：

5.透聲楔塊的選擇

５．１ 聲楔的材料

常用聲楔材料有有機玻璃、ＡＢＳ塑料、聚砜等，這些材料的衰減常數都相當小，因此稱為透聲材料，盡管透聲 而：楔材料的衰減有利于吸收雜波，但過大聲衰減會使探頭發射、接收的超聲波能量在聲楔中損失嚴重，影響到檢測精度和效率。因而聲衰減應盡量小為好，而雜波回射等問題可以通過合理設計透聲楔形狀等措施解決。

壓電陶瓷處于厚度振動模式，產生的縱波在聲楔和管道界面處，產生１束縱波和１束橫波，在管壁和流體界面處，２種波形均轉換成２束縱波在流體中傳播，２束縱波在對面的管壁又轉換成２束縱波和２束橫波傳播。

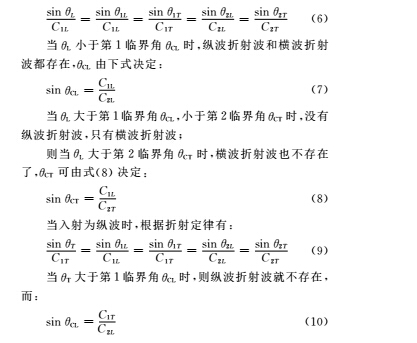

當斜入射縱波時，根據折射定律有：

考慮到加工的難易、衰減常數等因素，選擇有機玻璃作為透聲楔塊的材料。其密度為１．２０ｋｇ／ｍ３，有著極高的透明度，透射率高達９３％，常溫（２０℃）下縱波傳播的聲速為２７３０ｍ／ｓ。

５．２ 聲楔的角度

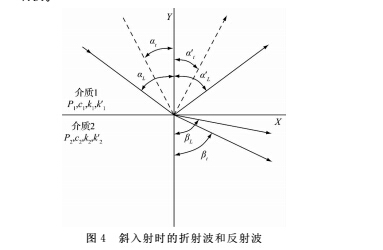

由圖４所示，以α為入射角的超聲波縱波或者橫波，將產生縱波和橫波２種波形，即超聲波從一種介質入射到另一介質的時，因為界面兩側的介質不同，將會發生波形轉換。

5.3聲楔尺寸

綜上考慮，用 ＡｕｔｏＣＡＤ 繪制換能器聲楔的尺寸圖，用有機玻璃制作出透聲楔塊。合理的聲楔結構，可以減少壓電陶瓷片所產生的雜波信號，使有用信號盡可能多的投射到管道中。

６.測試結果與結論

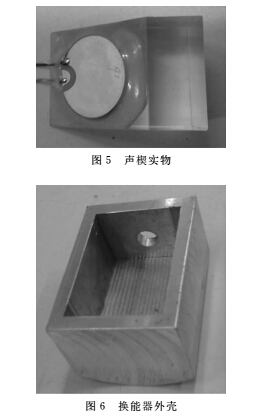

經過本文的分析，將直徑為２５ｍｍ 的壓電陶瓷片，用環氧樹脂、固化劑和硅膠固定封裝在傾斜角為３３°的梯形有機玻璃聲楔塊上，環氧樹脂不光作為壓電陶瓷的襯底，同時也很好的加固了壓電陶瓷的任性。將它們封裝在特制的鋁質外殼中，用電纜引出壓電陶瓷片的兩極，完成換能器的制作，如圖５、圖６所示。

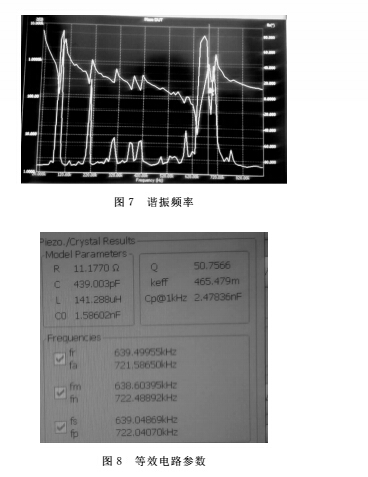

用阻抗分析儀測量其諧振頻率和等效電路參數，如圖７和圖８所示。

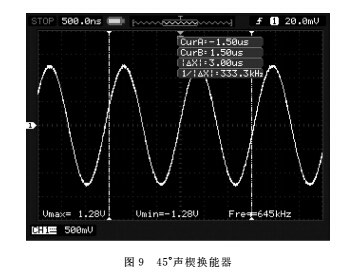

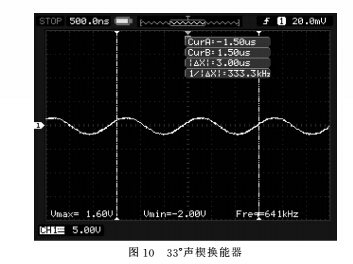

用耦合劑將換能器相向而接，對研制的超聲波多普勒探頭進行性能測試、現場試用。用信號源產生峰－峰值為２０Ｖ的信號，頻率是壓電陶瓷的諧振頻率，如圖９和圖１０所示，則經過對比，使用３３°聲楔的換能器比４５°聲楔換能器接收到的信號的效果有明顯的提高。

采用本方法設計得到的超聲波多普勒換能器，對于流量計系統的靈敏度和回波信號的幅度都有明顯改善，可以應用在超聲波流量計系統上。
