以 ＰＩＣ１６Ｆ８８６單片機為處理器和超聲波檢測技術為核心，以 ＭＰＬＡＢ編寫系統軟件，設計醫用超聲波氧氣流量計。本系統主要由ＰＩＣ單片機模塊、信號切換電路、模擬放大電路、濾波電路和電壓比較電路組成。將氧氣通過定長的管道，單片機給超聲換能器發送激勵信號，測出超聲波順逆流的渡越時間和氧氣溫度。基于最小二乘法曲面擬合算法，構建氧氣流量與溫度和時間差的函數關系式，完成對氧氣流量的測量。測量結果表明該系統穩定可靠，精度高，具有很高的工程使用價值。

1.引言

氧氣是人類賴以生存的基礎，也是輔助治療的必須品。醫用氧氣主要用于缺氧預防和治療，氧保健和氧療在康復醫學、保健醫學、預防醫學等方面都有其獨特的作用。

現在不少醫院依然使用浮子式流量計監測氧氣流量，而浮子式流量計具有不能量化流量大小、誤差大、不易控制等問題。這就迫切需要開發新型醫用氧氣流量計，以滿足醫療檢測的需求。氣體流量檢測技術主要有：熱式質量流量檢測、氣體渦輪流量檢測、容積式流量檢測、超聲波相控氣流檢測等，這些技術都有誤差比較大，易受干擾，穩定性不好，易發生漂移等缺點。

面對當前實際現狀與需求，本文提出以超聲波檢測技術為核心的基于最小二乘法曲面擬合算法的氧氣流量計，與傳統的超聲波流量計將流量與時間差算法簡單線性化相比，本系統也測出氣體溫度，對氣體流量進行溫度補償。通過實際測量其具有使用時間長，穩定性高，體積小，安全可靠，價格便宜等特點，同時也滿足當前氧氣流量高精度的要求。

2.超聲氧氣流量計的原理

２．１超聲波測量原理

醫用超聲氧氣流量計是通過測量超聲波在定長（Ｌ）定直徑（Ｄ）管道內順流和逆流的時間而算出氧氣流速，從而得出氧氣流量。對于不同的氣體流速有：

２．２ 氧氣流量測量過程

檢測氣體流量時，氣體從定長管道的一端流向另一端，超聲波在順流和逆流中傳播時間不同。當換能器A發射單脈沖超聲波時，換能器Ｂ接收超聲信號。由于換能器收到的信號非常弱，只有幾十毫伏的電壓，需通過信號放大再進行比較。本文提出使用ＡＤ８２２3放大器，將小信號放大.考慮到設計成本和器件占用空間，使用無源濾波電路，濾去直流信號和雜波。再將濾波后的放大信號通過ＬＭ３９３比較器，將比較器的輸出端與ＰＩＣ單片機的捕獲端相連接。

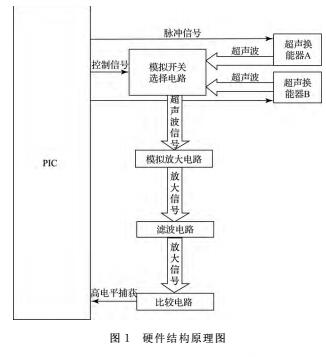

設定上升沿捕獲，通過定時器測量出超聲波在管道中的傳播時間。同樣的流程測出從B到A的時間。在每次測量時間時，單片機都會通過ＤＳ１８Ｂ２０溫度傳感器測量溫度數據。圖１為硬件原理圖。

2.3氧氣流量與溫度、時間差關系式

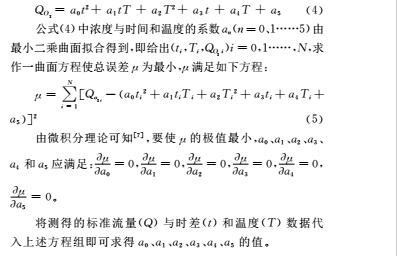

在這里，氧氣流量與時間差、溫度T有關，利用德國高精度Ｇ６０８氣體流量計測出標準氧氣流量，由ＰＩＣ單片機算出時間差ｔＤＳ１８Ｂ２0測出溫度T，其函數關系為：

3.關鍵技術研究

3.1硬件設計

3.1.1放大電路模塊

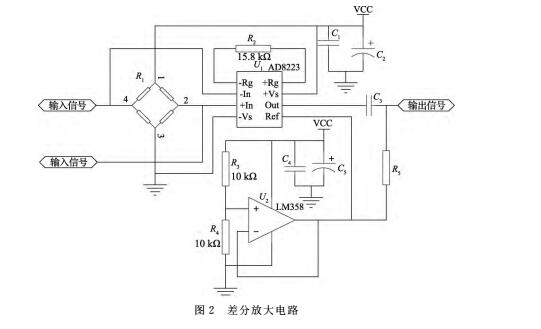

在設計放大電路時，考慮采用差分放大電路，可以放大差模信號的同時抑制共模信號。將ＡＤ８２２３的基準電壓設為２．５，正相端和反相輸入端都加載２．５Ｖ電壓后再放大，此目的是為后面的過零比較檢測做準備。2.5V的基準電壓為采用ＬＭ３５８設計的電壓跟隨器所產生，放大電路如圖２所示。

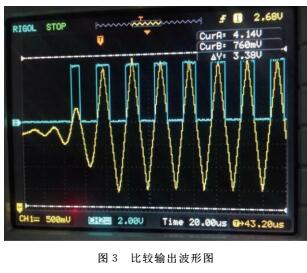

３．１．２ 比較電路模塊將放大后的信號通過濾波電路，濾掉直流信號和雜波，然后將信號通過ＬＭ３９３電壓比較器。設定一個基準比較電壓（小于５Ｖ），當正弦波電壓高于基準電壓時，ＬＭ３９３輸出 ５Ｖ 高電平；當正弦波低于基準電壓時，ＬＭ３９３輸出基準比較電壓。如圖３所示。

３．２超聲氧氣體濃度計的軟件設計

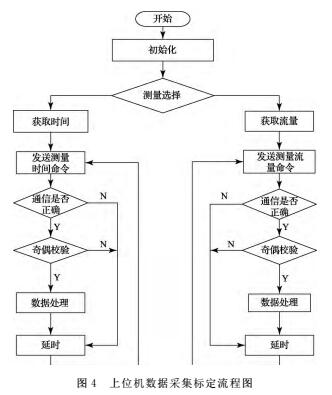

下位機軟件是在 ＭＰＬＡＢ環境下用 Ｃ語言編程，上位機標定數據采集界面基于 ＶｉｓｕａｌＢａｓｉｃ語言編譯，通過ＲＳ２３２串口通信進行數據收發。ＶＢ語言可視化強，數據相關的計算、擬合保存都由上位機處理。ＰＩＣ單片機部分負責完成溫度Ｔ、時差ｔ采集。在數據采集過程中，由于不知硬件焊接是否有問題，數據傳輸是否正常。在數據顯示時，設定狀態標志位，如 “０”、“１”、“２”等以判斷當前測量處于什么狀態，如 “０”表示當前一切正常，“１”表示硬件無響應 ，“２”表示數據收發不正常 ，這為檢修和數據的處理提供了便利。圖４為上位機數據采集標定流程圖。

４.誤差分析

４．１誤差分析

誤差分為系統誤差和偶然誤差。系統誤差是有規律的，通過測量大量數據與實際數據進行對比，得出系統誤差值加以修正。偶然誤差：是由很多未知環境因數或不可精確測量因數造成的，如：氣流噪聲、流場、電磁波等因數，同時軟件算法精確度、硬件電路的不穩定等，都會對實驗結果產生影響。

４．２ 誤差處理

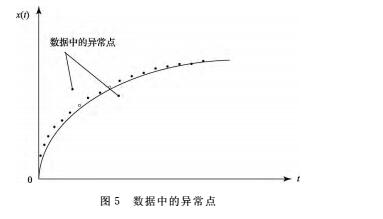

數據中的異常數據處理方法：由于擾動或干擾，會有較大的異常數據存在，這會降低最小二乘法擬合精度，從而降低了流量計的測量精度。所以必須去除誤差較大的異常數據。本系統使用拉伊達準則去除粗大誤差，對于某一測量列中｜ｖｉ｜＝｜ｘｉ－ｘ｜＞３σ之外的概率為０．２７％，認為是不可能事件，故當測量值的｜ｖｉ｜＞３σ時，可認為與之對應的ｘｉ 包含粗大誤差，就用一臨近的準確值來代替，如圖５的異常點被空心點替代。其中σ可用貝塞爾（Ｂｅｓｓｅｌ）公式計算的Ｓ值代替。

４．３測試結果

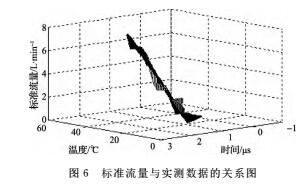

通過測量大量數據，以去除系統誤差。在不去除數據中的較大的時間和溫度誤差數據，擬合系數，測量流量。標準流量與未處理過的時間和溫度所對應的實測氧氣流量關系圖如圖６所示。

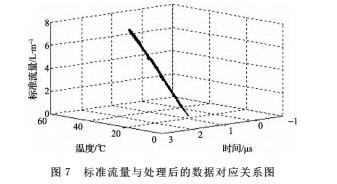

運用拉伊達準則除去時間和溫度數據中的較大的誤差數據，用附近準確數據替換較大誤差數據，擬合系數，測量流量。標準流量與經過處理過的時間和溫度所對應的實測氧氣流量關系圖如圖７所示。

從圖６和圖７的對比可以看到，在標定采集完時間數據后，可以使用拉伊達準則除去數據中的較大誤差數據，再進行擬合，以求得ａ０、ａ１、ａ２、ａ３、ａ４、ａ５ 準確值，這樣可以降低由于各種擾動帶來的測量誤差，提高測量的精度，以符合醫療上對氧氣測量要求。

５.結 論

本文給出了醫用超聲氧流量計的硬件設計和軟件設計圖，并對測量的數據用拉伊達準則進行了處理，以降低擾動對測量結果的影響，證明了基于最小二乘法的超聲波氧流量計的設計合理性。該系統通過了實驗室的檢測和實際測量，符合預期目標，并且該產品安全、可靠，價格便宜，精度高，具有很大的優越性。
