流量計與調壓閥在城市門站分輸系統中發揮著重要作用，但是二者額定工作區間范圍不同，導致最佳工作敏感區間不一致，極易損壞流量計或調壓閥。通過分析流量計及調壓閥的工作原理，得到了在城市燃?xì)忾T站輸配系統中流量計與調壓閥不匹配的原因，并提出了以下兩種解決措施：方案一是增加調壓工藝的路數，降低每個調壓閥的額定工作流量；方案二是在原有的 1 用 1 備工藝基礎上，再增加 1 路小流量調壓管路，使其流量為原額定流量的 1/3，以便在不同流量工作條件下可以完成調壓閥的切換，使流量計和調壓閥均在最佳工作區間工作，以達到減少設備損壞的目的。（圖 5，表 1，參 9）

城市燃?xì)廨斉湎到y(tǒng)是復雜的能源綜合設施，由不同壓力級制的輸配管網、各類天然氣廠站（門站、調壓站、加氣站等）和信息采集等系統組成[1]。作為天然氣長輸管道的終點配氣站，城市燃?xì)忾T站也擔負著城市供應站的責任，門站中通常需要具備過濾、調壓、計量、安全切斷、運行路和備用路等功能，而調壓計量系統的穩態運行是門站分輸系統安全運行的關鍵。但在分輸系統中，由于調壓閥和流量計的最佳工作流量區間不同，因此往往出現二者匹配不適的問題，即當流量計處于額定小流量區間內時，調壓閥處于小流量非額定調壓狀態，從而影響調壓閥或流量計的工作精度，并進一步對調壓閥及流量計造成損傷。關于流量計及調壓閥的工作原理及系統設計已有較多研究，但對于二者的參數匹配問題卻鮮有涉及，而在現場實際生產過程中，由于二者參數不匹配，已導致部分設備損壞。因此，保證二者在額定工作范圍內同時實現參數的最大匹配，達到最優化工作條件，提高設備的耐用性顯得尤為重要。

1.城市燃?xì)忾T站常用流量計及調壓閥

1.1常用流量計

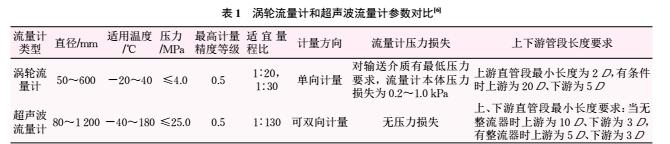

流量計是保證門站輸配穩定和經濟效益的第一步，用于與上游氣源供應商的貿易結算校對、城市輸配系統運行調度以及城市多氣源采購成本核算分析，因此提高流量計的準確性是確保計量系統穩定運行的關鍵。隨著計量技術的發展，流量計已由過去的孔板流量計、渦街流量計發展到目前較為認同的渦輪流量計、超聲波流量計（表 1，其中D 為連接管公稱直徑）。

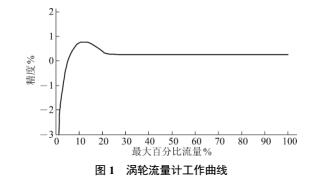

相比長輸管道分輸站，因功能、壓力不同，城市燃?xì)忾T站（貿易監督計量及壓力小于等于4.0 MPa）更適宜采用渦輪流量計。渦輪流量計的量程比較大，其最小流量Qmin 與最大流量Qmax 之比可達 1:20 或 1:40 （圖 1）。

1.2常用調壓閥

與長輸管道相同，城市燃?xì)忾T站采用的調壓閥分為軸流式和截流式：①軸流式調壓閥直徑為 50～ 2 000 mm，壓力等級為 PN 10～PN 400，可以采用電動和介質本身運動進行調節，流量大，通過能力強。②由于介質在截流式調壓閥內流向類似為“Z”形，同時由于內部有活動部件，不適合大口徑及大流量管道；介質的流向容易產生縱向震動，當與管路形成共振時，會產生極大的危害。

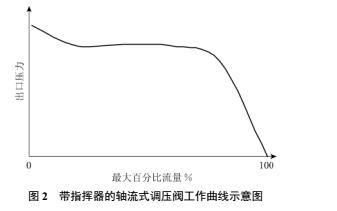

由于城市燃?xì)忾T站流量大、范圍寬的特性，城市門站中大多采用帶指揮器的軸流式調壓閥。該類型調壓閥穩壓精度等級（AC）為 1～3，甚至可以低于 1；關閉壓力等級（SG）為 5～10；關閉壓力區（SZ）為 5～10。在入口壓力一定的情況下，軸流式調壓閥流量特性曲線變化先平緩，然后隨著最大百分比流量的不斷增大，其流量特性曲線出現陡降（圖 2）

2.計量調壓系統存在的問題

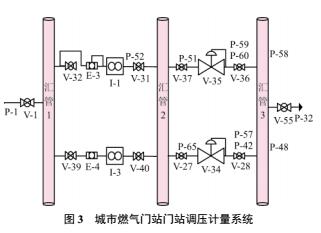

城市燃?xì)忾T站及上游與其對應的長輸管道分輸站計量調壓系統，由匯管、閥門、過濾器、計量?jī)x表和調壓閥組成，在設計中流量計與調壓閥大多都采用 1 用 1 備的形式[8]（圖 3）。一般上游來氣經過匯管 1，然后分為兩路進行過濾和計量。經過計量后進入?yún)R管 2，然后再進入調壓閥，調壓至用戶要求的壓力范圍后進入?yún)R管 3 和下游管道。

在保證調壓閥出口壓力穩定的情況下，最大流量為最小流量的 5～6 倍，圖 1 所示流量計通過的最大流量與最小流量之比為 40:1。假定調壓閥在滿足壓力要求的情況下穩定壓力的最小流量為Qvmin，同時也是滿足流量計的精度要求的最小流量，則可以得到：

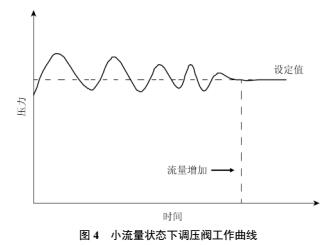

由此可見，在流量計量程范圍內，從流量計的最小流量到最大流量，若要求調壓閥工作條件一致，則至少需要 6 路調壓閥與之匹配。在長輸管道分輸站中，調壓閥在正常調壓能力范圍內的流量一般不是很寬，最大用氣流量大約為最小流量的 5～6 倍，而使用的流量計的額定最大流量與最小流量之比范圍為 20～130。如果按照 1 備 1 用的配置，就會出現流量計能夠滿足工作要求，而調壓閥在低流量下無法滿足工作要求的情況。城市門站、與長輸管道的分輸站與對應的分輸系統均為同一城市供氣，考慮到中長期的用氣需求，設計的輸配能力一般是初期用氣的 10 多倍。城市燃氣的投產和達到設計產能的 30％都需要 2～3 年，可能導致流量計在額定范圍內工作，而調壓閥在小流量下工作（圖 4）的情況，即二者并非都處于最佳工作區間內。

在小流量條件下，調壓閥處于喘流狀態下，閥口頻繁開關，隨著流量的增大出口壓力趨于設定值。小流量條件會對調壓閥的壽命產生影響，尤其是皮膜、閥口墊等經常受到損傷。因?yàn)樵谛×髁肯拢y口頻繁開關，在開關的臨界點，氣體對閥口的密封材料沖蝕較嚴重，如果輸送介質中含有小的固體顆粒或粉塵，甚至對閥口的金屬結構也會產生沖蝕。由于頻繁的開關和閥門的反應要遲于壓力變化，會造成皮膜過度受力，甚至?xí)㈤y門皮膜撕開。對比在小流量下和正常流量下工作的閥口墊（圖 5）可見：在小流量下，兩個紅圈之間的閥口密封處，沖蝕較嚴重；在正常流量下，兩個紅圈之間密封處，基本保持完好。

3.解決措施

在小流量下，可以采用以下兩種方案解決流量計與調壓閥不匹配的問題。

（1）方案一：增加調壓工藝的路數，降低每個調壓閥的額定工作流量。運行初期，可以開一路調壓，隨著下游用戶的增加和氣量的上升，再逐步增加開啟調壓工藝的路數。假設原有設計額定流量為Q1，現變成3 用 1 備的調壓工藝，每路調壓的額定流量變?yōu)樵?/span>來的Q1/3，則整個調壓系統的最小流量Q1/15，可以解決在運行初始階段流量過小的不匹配問題。例如，在某城市燃?xì)夤鹃T站設計中，流量計采用 1 用 1 備，調壓閥采用 3 用 1 備，門站投產 2 年，下游用氣量未達到設計能力的 1/40，在此過程中未發現調壓閥的閥口損壞。而某長輸管道分輸站，計量和調壓均為 1 用 1 備，在投產后的一年內，2 路調壓閥的閥口墊更換 3 次，調壓閥皮膜更換 2 次，下游用氣量為 4×104 m3/d，而設計滿負荷能力為 120×104 m3/d ；到第 2 年，當日處理能力超過了 15×104 m3/d，未出現上述問題。

（2）方案二：在原有的 1 用 1 備工藝基礎上，再增加 1 路小流量調壓管路，使其流量為原來額定流量的1/3，在城市燃?xì)忾T站運行初期，使用小流量調壓管路，當達到上限時，切換到大流量調壓管路。該方法也適用于長輸管道的分輸站，由于考慮了下游用戶多為居民和商服用戶，流量計采用 1 用 1 備，調壓閥采用 1 大1 小。應用該方案后，在某分輸站的投產初期，未出現閥口墊損壞和皮膜扯裂現象。

4.結論

由于城市門站是按中長期分輸能力來設計的，但其投產初期運行工況遠低于設計要求，由此產生了在額定計量范圍，流量計與調壓閥不匹配，造成調壓閥低于其額定處理能力的 5％。因此，在城市燃?xì)忾T站設計中，既要考慮流量計適用于整個門站生命周期，又要考慮調壓閥的適用性，使計量和調壓設備都在最佳工況條件下工作，減少設備損壞，保證設備完好，降低維修量，提高經濟效益。
