1.小流量計量系統運行現狀

天然氣小流量計量系統在我廠的應用十分普及，其廣泛應用于全廠集（配）氣站的自用氣、單井計量系統，及我廠內部貿易計量部位，儀表選型基本為 TDS 型旋進旋渦智能流量計，目前在用儀表總計 150 臺，特別是其中的 26 套計量系統均為貿易計量點，其計量的穩定性與準確性直接影響著氣量的交接、核算，關系著供求雙方的經濟利益；同時站內自用氣計量系統的穩定、準確工作為我廠節能減排工作提供著重要的依據，而且自用氣和單井計量系統對全廠的輸差控制也有著直接的影響，因此維護小流量計量系統的穩定、準確性是一項極為重要而關鍵性的工作。

但是在現場生產中，我廠小流量計量系統運行狀況存在著故障率高、穩定性差的客觀現實，限制了其應有作用的發揮。通過近年來春冬季巡檢普查結果及儀表維護統計結果發現，我廠在用的 150 臺旋進旋渦流量計每年損壞更換大約維持在 8.6%左右，通過對 2012 年旋進漩渦流量計故障次數統計，小流量計量系統全年故障次為 102 次，整臺更換流量計 13 臺，零件更換 76 次。

2.科學分析原因

2.1 通過理論研究，評價流量計性能特征

2.1.1 從流量傳感器測量原理上分析：

在天然氣管道中，當沿著軸向流動的流體進入流量傳感器入口時，螺旋形葉片強迫流體進行旋轉運動，于是旋渦發生體中心產生旋渦流，旋渦流在文丘利管中旋進，到達收縮段突然節流使旋渦流加速，當旋渦進行擴散段后，因回流作用強迫進行旋進式二次旋轉。此時旋渦流的旋轉頻率與介質流速成正比，并為線性。

頻率與流體流速線性關系為：Q=F/K 其中 F 為旋渦頻率，K 為儀表常數。由以上線性關系可知，理想條件下若要得出正確流量，一面方面必須測得正確旋渦頻率值，一方面要有穩定的儀表常數，這兩者的準確性直接影響著流量計的準確與穩定。經過對傳感器測量原理的深入研究，小組成員發現直接影響旋渦傳感器正常測量的主要決定因素為：

（1）殼體：是流量計的關鍵部位，是約束流量計通徑、入口錐角、擴散段錐角以及噴嘴是否適合的關鍵。

（2）旋渦發生體：是流量計的關鍵部位，用于產生氣體旋渦，也是決定流量計測量準確度的關鍵因素。如果被測流體中存在黏性顆粒或夾雜較多纖維物質，則可能會逐漸堆積在旋渦發生體迎流面上，使其幾何形狀和尺寸發生變化，因而流量系數也相應變化。據日本 Oval 公司進行的模擬試驗結果，在該公司旋渦發生體端的堆積物厚度為 0.01D 的附加誤差為－2％；為 0.02D 時，附加誤差為－3.4％。

（3）旋渦整流器：是消除整流的主要部件，可以消除一部分干擾，使進入流量計的流體平整、穩定，盡量接近工況狀態，它直接影響著被測量的穩定性。

（4）壓電傳感器：是檢測旋渦應力變化的傳感部件，從而輸出頻率與被測流體流速成正比的交變電荷信號，壓電傳感器發出的脈沖數越多，流量計的顯示值越大。

（5）流量傳感器：是最直接測量流量的元件，流量傳感器一般由熱敏電阻制成，接入平衡電橋中，當流體通過時造成溫度變化，將進動頻率變?yōu)殡娮枳柚底兓念l率，也就是旋渦頻率 F，因此，它的值的準確測量直接影響被測量的準確性。

（6）溫度傳感器：當傳感器內被測流體的溫度變化較大時，將引起傳感器內部尺寸和流體體積的變化，從而造成傳感器儀表常數的變化，也就是線性關系式中 K 的變化，這也會影響到測量的準確性。

2.1.2 從智能型流量積算儀的工作原理分析：

流量積算儀由溫度和壓力檢測模擬通道、流量傳感器通道能及微處理單元組成，并配有外輸接口，輸出各種信號。流量計中的微處理器按照氣態方程進行溫壓補償，并自動進行壓縮因子修正，氣態方程如下：

Qn=Zn/Zg*(Pg+Pa)/Pn*Tn/Tg*Qg

由流量積算公式分析可以得出：

在現場測量時，計量壓力和溫度的準確度直接影響天然氣標準體積流量的準確性；同時天然氣的壓縮因子的準確度也直接影響天然氣體積流量的準確性。

其中壓縮因子計算公式為：

Z=Vm(真實)/Vm（理想） Vm=RT/p

由此可見，天然氣中的 N2、CO2 的摩爾百分比含量以及相對密度等計量參數對天然氣標準體積流量的準確性也有影響。根據以上數學模型的進一步探索，最終得出了影響流量計正常運行與標準體積流量準確測量的主要因素：

① 壓力/溫度傳感器測量值的準確性；

② 各級儀表系數、壓縮因子等計量參數的準確性；

③ 流量計主板與微處理器的性能；

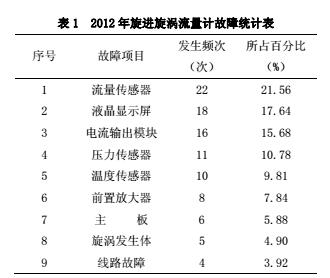

2013 年 3 月，小組成員對 2012 年旋進旋渦流量計出現故障進行統計，總結了常見的由于本體故障而導致流量計年不能正常運行的情況見（表 1）。

由以上分析圖上可以清晰的判斷，流量傳傳感器損壞、電流輸出模塊損壞以及液晶顯示屏損壞是影響流量計穩定性、準確性的主要原因。

通過大量實驗證實以上推理影響旋進旋渦流量計穩定性與準確性的主要因素為：

（1）旋進旋渦流量計的核心旋渦發生體，在生產現場發電機、壓縮機在運行中產生的振動，外圍有強磁場等造成漩渦發生體出現偏差，流量計流量波動大，長期在氣質臟污條件下使用也易出現粘污或一定程度的磨損，并且與天然氣中成分發生化學反應，產生腐蝕，導致流量計量不準；

（2）在高含硫的站場中流量傳感器易變形、腐蝕、磨穿，使流量計不能正常工作；

（3）工況條件下，壓力/溫度傳感器易損壞將導致流量計不能正常工作；

（4）工況條件下，主板由于自身性能、質量原因或線路原因，會被擊穿，造成不能正常運行；

（5）前置放大器的損壞也會造成儀表不能穩定、準確運行；

（6）液晶顯示器等硬件損壞概率也較大，主要是由于太陽直接照射時間過長導致花屏，缺字，模糊不清等，這將直接導致流量計不能正常工作。

（7）雷擊、雨天雨水滲入易致主板、顯示器、前置放大器或電路發生短路、斷路等現象，直接導致流量計不能正常工作。

2.2 分析流量計發生故障的原因

針對流量計主要故障，從各方面深入探討、嚴肅剖析，終于找出了流量計發生故障的各種潛在原因：

（1）人員技術能力方面，對流量計的工作原理的研究探討力度不夠，人員技術水平參差不齊，故障原因分析處理不準確。

（2）流量計硬件性能方面，對一些故障原因重視程度不夠，沒有做出認真透徹的調查分析，出現管理漏洞。

（3）設備日常管理分為兩個方面，一方面集氣站員工對流量計工作原理及運行狀態了解不清，致使一些可以立即解決的問題長時間拖延，造成流量計一直處于失準狀態；另一方面本站員工對流量計重視程度不夠，沒有對流量計的使用情況進行定期檢查，對其使用環境、運行狀況不了解。

（4）檢定及操作規范方面，沒有標準的操作流程，只能根據耳口相傳的前人經驗進行操作，一定程度上存在著風險；另一方面，修舊利廢工作針對故障流量計進行維修，雖然一定程度上延長了儀表的使用壽命，但是，由于條件限制，對修舊的流量計未進行檢定校準工作，對其準確性及穩定性不能保證，對準確計量有一定的影響。

3.制定整改措施

3.1 針對故障要因，制定整改措施如下：

（1）由專人負責小流量計量系統日常運行情況跟蹤關注，職責明確，建立相應小流量計量系統在用情況統計、故障統計、零部件損耗統計等臺帳；與生產廠家及時溝通，與實際生產現場相結合的原則，開展人員技術培訓活動，掌握流量計檢修維護技能，提高人員技術水平。

（2）在廠家技術人員的配合下，小組成員對產生故障的流量計從使用時間、工作環境、工藝流程、天然氣氣質、操作方法等方面分析故障原因，針對具體原因采取措施，解決故障；并且與廠家技術人員一起尋求出能夠改進主板、流量傳感器、電流輸出模塊、前置放大器及液晶顯示屏等硬件設備性能的改進方法。

（3）針對日常流量計管理，結合生產運行情況、故障發生頻數等進行定期普查和重點集氣站普查，及時發現問題，及時解決問題；對于集氣站工作員工來說，流量計工作制度、流量計維護保養制度有不健全的部分，制度執行力度不夠，現場工作人員對流量計操作不符合標準，現場相關技術培訓活動沒有及時跟上。

（4）在現有的流量計檢修作業指導書、流量計現場維護技術規范的基礎上，認真組織編寫了流量計操作標準作業流程，規范流量計操作，提高流量計的使用完好率。

（5）針對維修后的流量計，進行檢定校準，重新對儀表的各項參數進行調校，調校合格后才進行使用。

4.積極實施整改措施

（1）2013 年 3 月，將全廠在用旋進旋渦流量計的統計工作作為一項基本工作，為流量計前期研究工作提供每一手資料。

（2）在 3 至 5 月期間，巡檢了全廠集（配）氣站共 150 套旋進旋渦流量計，細查發生故障原因。經過對近幾年各故障原因的分析，與流量計廠家積極配合，對流量計進行了如下改進：

① 在主板上加入隔離板及電流過載保護裝置，當電流過大時，防止主板被擊穿，保證主板性能，保證流量計的正常使用。

② 原有的電流輸出模塊和前置放大器電路板上各種元件裸露，當操作不當或有雨水、水蒸氣進入極易導致短路導通，破壞元件，損壞率高，改進后，采用灌膠式，各元件之間不接觸，由膠體與外界絕緣，很大程度上提高了儀表的穩定性和準確性。

③ 原有的流量計殼體與旋渦發生體都由于材質原因，與天然氣中的酸性氣體反應，易腐蝕，對流量計的準確計量有影響，因此改進后鋁制殼體、旋渦發生體逐漸更換為鋁合金，合金材質更抗腐蝕、耐磨。

④ 原有壓力傳感器精度為 0.2 級，為了滿足氣田生產需要，能夠更加準確計量氣量，經過與廠家溝通聯系，目前流量計全部更換為 0.1 級。

⑤ 原有流量計均無遠傳數據功能，只有數字顯示功能，在改進中加入了電流輸出模塊及信號信，實現了數據遠傳功能，降低了員工的勞運強度，有助于實現數字化管理。

（3）7 月至 9 月開展了兩次關于旋進旋渦流量計檢測技術的室內培訓活動，與廠家技術人員一起奔赴現場，與技術人員一起排除流量計故障，既加強了技術員工在該項目上的檢修技能，也能與生產廠家技術人員充分探討，鍛煉了分析問題、解決問題的能力。

（4）8 月，根據廠內編寫崗位標準作業流程的要求，從科學的角度上規范了流量計的使用、測試與維護作業。

（5）通過 9 月的第二次巡檢，解決了全廠在用流量計故障，更換了 1 臺流量計，保證了全廠 150 臺旋進旋渦流量計的正常運行，完好率提高到 100%，確保了氣田小流量計量工作的正常進行。

5.實施整改措施后的結果調查

整改后工作情況匯總?cè)缦拢?/span>

（1）截止到 10 月中旬，2014 年全廠旋進旋渦流量故

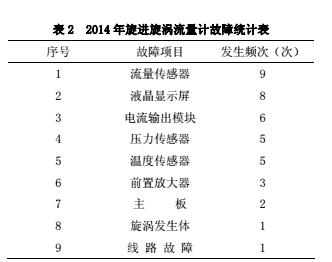

障頻次明顯減少，共 40 次，具體故障原因見（表 2）

（2）通過室內的技術培訓和現場廠家技術人員的指導，日常維護技術水平有大幅度提高，流量計檢測技術日趨成熟.

（3）本年度共維修流量計 11 臺，經過維修后送檢，對流量計的儀表系數、計量參數進行調校，保證了流量計的準確計量。

6.鞏固措施

（1）明確崗位工作職責，專人專項管理，加大技術監督管理力度，使業務過程標準化、規范化。

（2）針對流量傳感器、前置放大器、主板、壓力傳感器等故障原因，與生產廠家持續聯系溝通，進一步從制造及設計源頭開展技術攻關，降低故障率。

（3）電流輸出模塊的損壞也較多，雷擊、線路故障等容易造成較大電流通過，造成被燒壞，因此增加了防雷接地裝置。

（4）旋渦發生體故障雖不是主要故障原因，但是為了防患于未然，要求現場員工定期清洗，吹掃前后直管段，保持旋渦發生體能正常工作。

7.總 結

截止目前為止，小流量計量裝置故障率比 2012 年減少60.78%，故障率明顯降低，穩定性、準確性提高，整臺更換流量計共 5 臺，僅占全部流量計的 3.28%，零件更換 33 臺/次，比 2012 年減少 56.57，報廢流量計明顯減少，零部件更換減少，節約了生產成本近 25 余萬元，也降低因流量計計量不穩定、準確度低而造成的計量輸差，為氣田穩定生產提供保證。
